如果您想采購鋼板，請致電：13803863853。
一、P235GH鋼板牌號表示方法：
根據(jù)EN 10020的規(guī)定，P235GH為非合金鋼。數(shù)字代號為：1.0345，屬于歐標(biāo)壓力容器用鋼板的一種。
在P235GH中：
“P”是指英文單詞“pressure”的*字母，
“235”是指鋼板的屈服強(qiáng)度數(shù)值，
“GH”是指熱加工條件。
二、P235GH鋼板的執(zhí)行標(biāo)準(zhǔn)：
歐洲標(biāo)準(zhǔn)：EN 10028-2。
三、P235GH鋼板的交貨狀態(tài)：
正火。正火溫度：890℃-950℃。
注1.根據(jù)生產(chǎn)方的決定，P235GH牌號的鋼板可以通過正火軋制來**正火。這種情況下，應(yīng)在詢單和訂貨時(shí)商定模擬正火狀態(tài)下的試驗(yàn)頻率，以驗(yàn)證符合規(guī)定的性能。
2.如果在詢單和訂貨時(shí)達(dá)成協(xié)議，鋼牌號為P235GH的產(chǎn)品也可以按非熱處理狀態(tài)交貨。
在這些情況下，試樣應(yīng)按表3所示的正常交付條件下進(jìn)行測試。
四、P235GH鋼板的化學(xué)成分：
1.表1中規(guī)定的值為熔煉分析值。
2.成品分析超出表1中規(guī)定的熔煉分析值的范圍應(yīng)當(dāng)符合表2的規(guī)定。
3.對于P235GH的碳當(dāng)量*大值可在詢單和訂貨時(shí)商定。在這種情況下，應(yīng)采用以下公式計(jì)算碳當(dāng)量值(CEV)：
CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15
鋼的牌號和化學(xué)成分（熔煉分析）應(yīng)符合表1的規(guī)定。

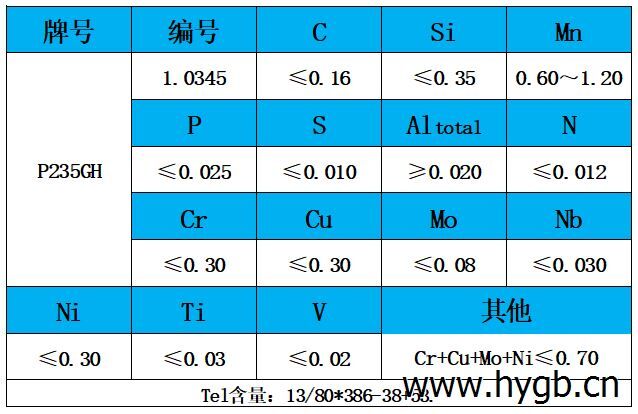

表1 化學(xué)成分（質(zhì)量分?jǐn)?shù)）/%
1.在表中沒有列的元素，除非為了改善澆鑄，沒有買方同意，不得有意往鋼中添加。應(yīng)采取一切適當(dāng)措施防止煉鋼使用廢鋼和其他材料時(shí)帶進(jìn)對力學(xué)性能和工藝性能有害的元素。
2.在定貨時(shí)可以商定，規(guī)定較低的*大銅含量和/或*大銅+錫含量，如Cu+6Sn≤0.33%，又如考慮到成形性，僅規(guī)定*大銅含量。
3.對于厚度＜6mm的產(chǎn)品，錳含量可低至0.20%。
4.比率Al/N≥2應(yīng)該很合適。

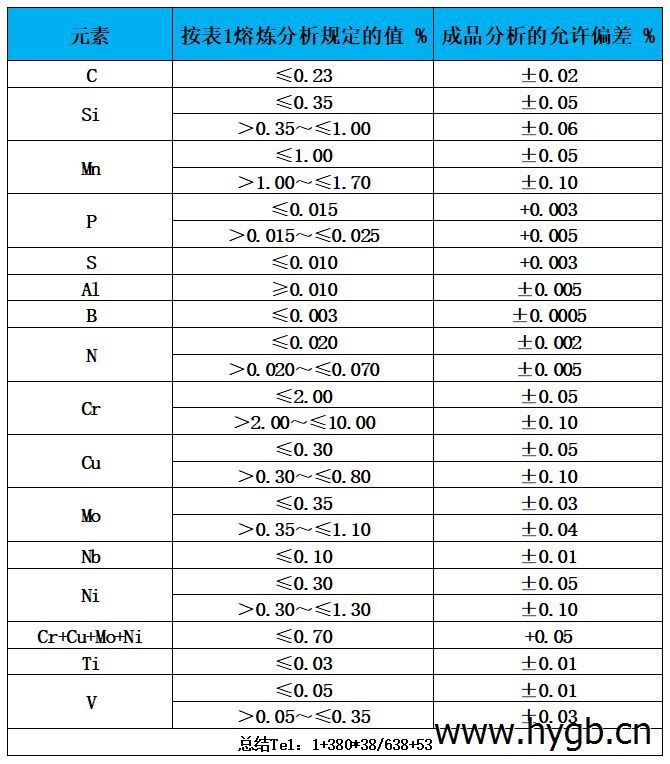

表2 成品分析相對于表1規(guī)定熔煉分析值的允許偏差
注：如果對一爐鋼進(jìn)行多次成品分析，并且確定的單個(gè)元素的含量不在熔煉分析規(guī)定的化學(xué)成分的允許范圍內(nèi)，則只允許超過允許的*大值或低于允許的*小值，但一爐鋼不能同時(shí)超過這兩個(gè)值。
五、P235GH鋼板的力學(xué)性能和工藝性能：

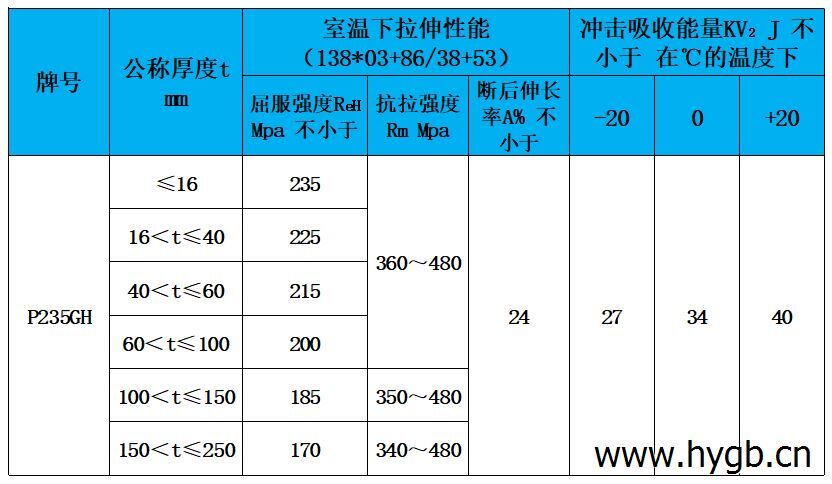

表3 力學(xué)性能（適用于橫向試樣）

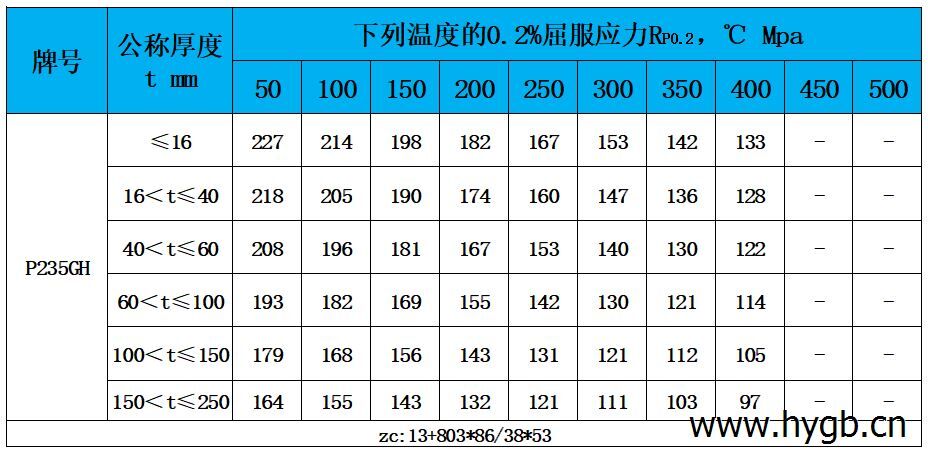

表4 高溫下0.2%屈服強(qiáng)度的*小值
注：這些值對應(yīng)相關(guān)的趨勢曲線的較低值部分，此曲線根據(jù)EN10314繪制，置信區(qū)間約為98%（2秒）。
六、P235GH鋼板的抗氫致開裂性能：
1.碳鋼和低合金鋼在暴露于含H2S的腐蝕性環(huán)境（通常稱為“酸性環(huán)境”）時(shí)可能容易開裂。
2.在詢單和訂貨時(shí)，需進(jìn)行評估抗氫致開裂性能的測試。
七、P235GH鋼板的模擬焊后熱處理：
焊接信息見EN 1011-1和EN 1011-2。
過度的焊后熱處理（PWHT）會(huì)降低力學(xué)性能。在消除應(yīng)力處理時(shí)應(yīng)參照以下溫度參數(shù)：
P=Ts(20+lgt)/1000
其中
Ts為消除應(yīng)力處理溫度，單位為K，以及t為保持的時(shí)間。
如果超過臨界值(Pcrit)，買方應(yīng)該在詢單和訂貨時(shí)告知制造商，并在適當(dāng)?shù)那闆r下，可以同意對模擬熱處理樣品進(jìn)行測試，以檢查經(jīng)過這種處理后，根據(jù)PED的基本安全要求，本文件中規(guī)定的性能是否仍然有效。
八、P235GH鋼板的訂貨內(nèi)容：
用戶應(yīng)在詢價(jià)和訂貨時(shí)提供下列信息：
a)數(shù)量；
b)扁平產(chǎn)品的類型；
c)規(guī)定尺寸偏差、外形及質(zhì)量的歐洲標(biāo)準(zhǔn)，以及如果相關(guān)的歐洲標(biāo)準(zhǔn)允許用戶的一些要求，如：邊緣狀態(tài)或偏差類別，其它規(guī)定信息；
d)產(chǎn)品的公稱尺寸；
e)本歐洲標(biāo)準(zhǔn)的編號；
f)鋼的名稱或數(shù)字；
g)交貨狀態(tài)：如果與標(biāo)準(zhǔn)中指定的通常的交貨狀態(tài)不同；
h）現(xiàn)行的檢驗(yàn)文件。
九、P235GH鋼板的尺寸及偏差：
見EN 10028-1。
十、P235GH鋼板的表面質(zhì)量：
見EN 10028-1。
十一、P235GH鋼板的內(nèi)部質(zhì)量：
見EN 10028-1。
十二、P235GH鋼板的冶煉方法：
見EN 10028-1。
十三、P235GH鋼板的檢驗(yàn)：
見EN 10028-1。
聯(lián)系人：張經(jīng)理 手機(jī)：13803863853 QQ：846297862
