如果您想采購鋼板，請致電：13803863853。
一、13MnNiMoR鋼板牌號表示方法：
13MnNiMoR是壓力容器鋼板的一種。
在13MnNiMoR中：
“13” 是指平均含碳量（以萬分之幾計），
“MnNiMo” 是指“錳、鎳、鉬”合金元素字母，
“R”是壓力容器“容”字的漢語拼音*位字母。
二、13MnNiMoR鋼板的執(zhí)行標準：
GB/T 713.2-2023。
三、13MnNiMoR鋼板的交貨狀態(tài)：
正火+回火，回火溫度應不低于620℃。
注：經(jīng)需方同意，厚度大于50mm的鋼板可正火（允許加速冷卻）加回火交貨。
四、13MnNiMoR鋼板的化學成分：
鋼的牌號和化學成分（熔煉分析）應符合表1的規(guī)定。
表1 化學成分（質(zhì)量分數(shù)）/%
1.經(jīng)供需雙方協(xié)議,并在合同中注明,C含量下限可不作要求。
2.作為殘余元素的鉻、鎳、銅含量應分別不大于0.30%，鉬應不大于0.080%，這些元素的總含量應不大于0.70%。供方若能保證可不做分析。
3.鋼的成品化學成分允許偏差應符合GB/T 713.1的規(guī)定。
五、13MnNiMoR鋼板的力學性能和工藝性能：

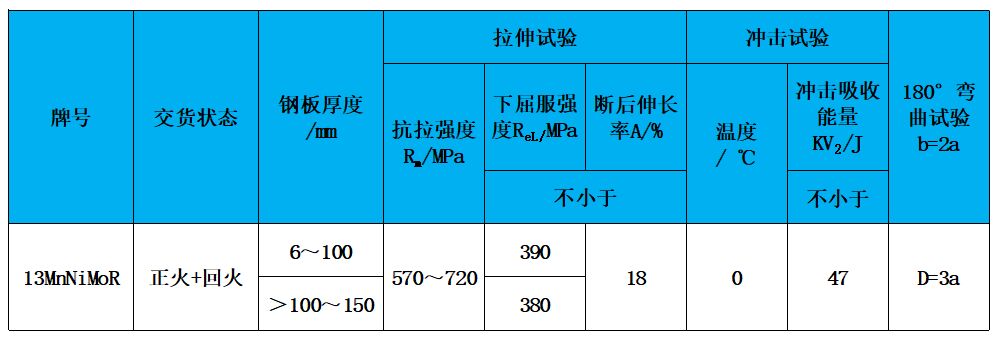

表2 力學性能和工藝性能
注：D為彎曲壓頭直接；b為試樣寬度；a為試樣厚度。
當屈服現(xiàn)象不明顯時，可采用規(guī)定塑性延伸強度Rp0.2**。

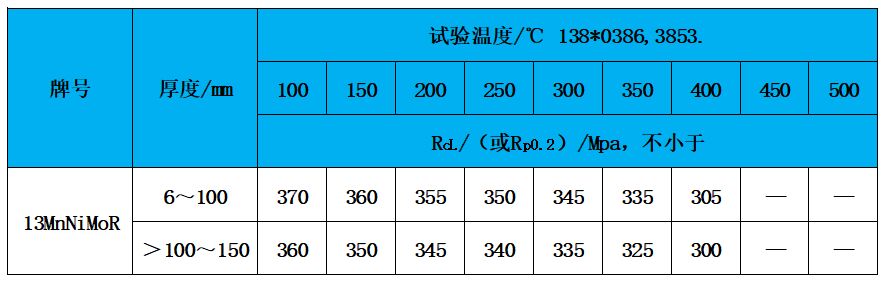

表3 高溫力學性能
注：當屈服現(xiàn)象不明顯時，可采用規(guī)定塑性延伸強度**。
1.鋼板的各項力學和工藝性能一般要求應符合GB/T 713.1的規(guī)定。
2.鋼板的拉伸試驗、夏比（V型缺口）沖擊試驗和彎曲試驗結(jié)果應符合表2的規(guī)定。
3.厚度大于60mm的鋼板，經(jīng)供需雙方協(xié)議，并在合同中注明，可不做彎曲試驗。
4.根據(jù)需方要求，13MnNiMoR可進行-20℃沖擊試驗，**表2中的0℃沖擊試驗，其沖擊吸收能量值應符合表中的規(guī)定。
5.根據(jù)需方要求，對厚度大于20mm的鋼板可進行高溫拉伸試驗，試驗溫度應在合同中注明。高溫下的規(guī)定塑性延伸強度或下屈服強度值應符合表3的規(guī)定。
6.根據(jù)需方要求，可進行厚度方向拉伸試驗，在合同中注明技術(shù)要求。
7.根據(jù)需方要求，可進行落錘試驗，在合同中注明技術(shù)要求。
六、13MnNiMoR鋼板的訂貨內(nèi)容：
鋼板的訂貨內(nèi)容應符合GB/T 713.1的規(guī)定。
七、13MnNiMoR鋼板的尺寸、外形、重量：
鋼板的尺寸、外形、重量應符合GB/T 713.1的規(guī)定。
八、13MnNiMoR鋼板的制造方法：
鋼的制造方法應符合GB/T 713.1的規(guī)定。
九、13MnNiMoR鋼板的無損檢測：
根據(jù)需方要求，鋼板和鋼帶應逐張進行超聲檢測，檢測方法按NB/T 47013.3的規(guī)定，合格級別應在合同中注明。
十、13MnNiMoR鋼板的表面質(zhì)量：
鋼板和鋼帶的表面質(zhì)量應符合GB/T 713.1的規(guī)定。
十一、13MnNiMoR鋼板的其他附加要求：
根據(jù)需方要求，經(jīng)供需雙方協(xié)議并在合同中注明，可規(guī)定臨氫用途鉻鉬鋼板的附加技術(shù)要求。
十二、13MnNiMoR鋼板的試驗方法：
1.鋼的化學成分試驗一般按GB/T 4336、GB/T 20123、GB/T 20124、GB/T 20125或其他通用方法進行,仲裁時應按GB/T 223.3、GB/T 223.9、GB/T 223.11、GB/T 223.12、GB/T 223.14、GB/T 223.17、GB/T 223.18、GB/T 223.19、GB/T 223.23、GB/T 223.26、GB/T 223.31、GB/T 223.37、GB/T 223.40、GB/T 223.47、GB/T 223.50、GB/T 223.53、GB/T 223.60、GB/T 223.62、GB/T 223.63、GB/T 223.67、GB/T 223.68、GB/T 223.69、,GB/T 223.75、GB/T 223.76、GB/T 223.77、GB/T 223.80、GB/T 223.82的規(guī)定進行。
2.每批鋼板的檢驗項目的試驗方法應符合表4的規(guī)定。

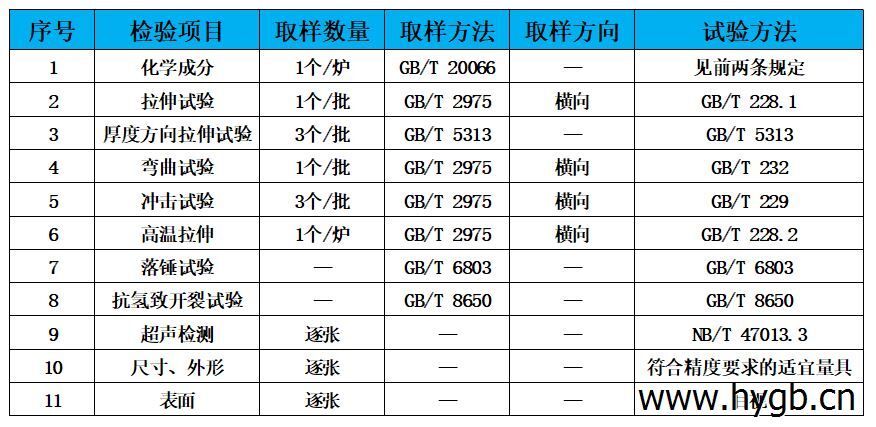

表 4 檢驗項目、取樣數(shù)量、取樣方法、取樣方向及試驗方法
十三、13MnNiMoR鋼板的檢驗規(guī)則：
1．13MnNiMoR鋼板的檢查和驗收：
鋼板的檢驗由供方質(zhì)量檢驗部門進行。
2．13MnNiMoR鋼板的組批規(guī)則：
1）鋼板應成批驗收，每批鋼板由同一牌號、同一爐號、同一厚度、同一軋制、同一熱處理制度的鋼板組成，每批重量不大于30t。單張重量超過30t的鋼板按單張組批。
2）正火（允許加速冷卻）加回火狀態(tài)交貨的鋼板，按逐熱處理張組批。
3）根據(jù)需方要求，經(jīng)供需雙方協(xié)議，厚度大于16mm的鋼板可逐軋制張進行力學性能檢驗。
3.取樣規(guī)則：
1）力學性能試驗取樣位置按GB/T 2975的規(guī)定。對于厚度大于40mm的鋼板，沖擊試樣的軸線應位于厚度1/4處。根據(jù)需方要求，經(jīng)供需雙方協(xié)議，沖擊試樣的軸線可位于厚度1/2處。
2）每批鋼板的取樣數(shù)量、取樣方向和取樣方法應符合表4的規(guī)定。
4.復驗與判定：
鋼板的復驗與判定規(guī)則應符合GB/T 713.1的規(guī)定。
5.數(shù)值修約：
鋼板的數(shù)值修約規(guī)則應符合GB/T 713.1的規(guī)定。
十四、13MnNiMoR鋼板的包裝、標志及質(zhì)量證明書：
鋼板的包裝、標志及質(zhì)量證明書應符合GB/T 713.1的規(guī)定。
聯(lián)系人：張經(jīng)理 手機：13803863853 QQ：846297862
