如果您想采購鋼板，請(qǐng)致電：13803863853。
*先聲明：在新版的容器標(biāo)準(zhǔn)中，此牌號(hào)已經(jīng)移除。
新標(biāo)準(zhǔn)：GB/T 713.3-2023。此標(biāo)準(zhǔn)已無此牌號(hào)。
一、15MnNiDR鋼板牌號(hào)表示方法：
15MnNiDR是壓力容器鋼板的一種，屬于低溫容器用鋼板。
在15MnNiDR中：
“15”是指平均含碳量為0.15%，
“MnNi”是指合金元素—錳、鎳，
“DR”是低溫容器“低”和“容”的漢語拼音*字母。
二、15MnNiDR鋼板的執(zhí)行標(biāo)準(zhǔn)：
GB 3531-2014。
三、15MnNiDR鋼板的交貨狀態(tài)：
正火或正火+回火。
四、15MnNiDR鋼板的化學(xué)成分：
鋼的牌號(hào)和化學(xué)成分（熔煉成分）應(yīng)符合表1的規(guī)定。

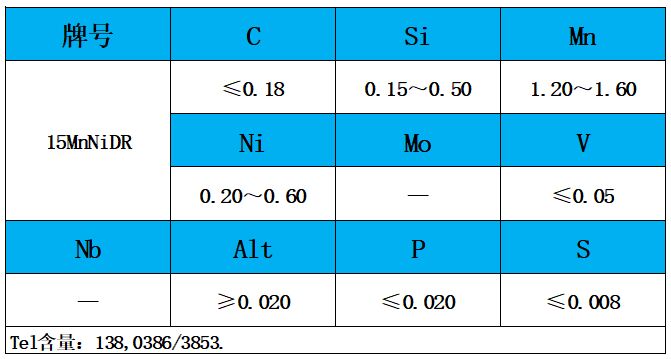

表1 化學(xué)成分（質(zhì)量分?jǐn)?shù)）/%
注：可以用測(cè)定Als**Alt，此時(shí)Als含量應(yīng)不小于0.015%；當(dāng)鋼中Nb+V+Ti≥0.015%時(shí)，Al含量不作驗(yàn)收要求。
1.為改善鋼板的性能，鋼中可添加Nb、V、Ti等元素，Nb+V+Ti≤0.12%，元素質(zhì)量分?jǐn)?shù)應(yīng)在質(zhì)量證明書中注明。
2.作為殘余元素，鉻、銅質(zhì)量分?jǐn)?shù)應(yīng)各不大于0.25%，鎳質(zhì)量分?jǐn)?shù)應(yīng)不大于0.40%，鉬質(zhì)量分?jǐn)?shù)應(yīng)不大于0.08%。供方若能保證合格可不做分析。
3.成品鋼板的化學(xué)成分允許偏差應(yīng)符合GB/T 222的規(guī)定。
五、15MnNiDR鋼板的力學(xué)性能和工藝性能：
1.鋼板的拉伸試驗(yàn)、夏比(V型缺口)低溫沖擊試驗(yàn)、彎曲試驗(yàn)應(yīng)符合表2的規(guī)定。

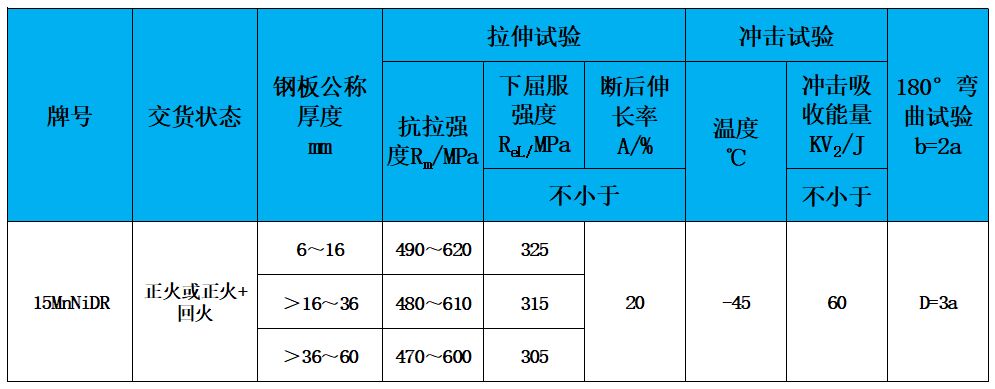

表2 力學(xué)性能、工藝性能
1）當(dāng)屈服現(xiàn)象不明顯時(shí)，可測(cè)量Rp0.2**Rel。
2）a為試樣厚度；D為彎曲壓頭直徑。
2.夏比(V型缺口)低溫沖擊吸收能量，按3個(gè)試樣的算術(shù)平均值計(jì)算，允許其中1個(gè)試樣的單個(gè)值比表2規(guī)定值低，但不得低于規(guī)定值的70%。
3.對(duì)厚度小于12mm鋼板的夏比(V型缺口)沖擊試驗(yàn)應(yīng)采用輔助試樣，＞8mm～＜12mm鋼板輔助試樣尺寸為10mmx7.5mmx55mm，其試驗(yàn)結(jié)果應(yīng)不小于表2規(guī)定值的75%；6mm～8mm鋼板輔助試樣尺寸為10mmX5mmx55mm，其試驗(yàn)結(jié)果應(yīng)不小于表2規(guī)定值的50%；厚度小于6mm的鋼板不做沖擊試驗(yàn)。
4.經(jīng)供需雙方協(xié)議，并在合同中注明，鋼板的低溫沖擊吸收能量可按高于表2的值交貨，具體值在合同中注明。
5.當(dāng)供方保證彎曲合格時(shí)，可不做彎曲試驗(yàn)。
六、15MnNiDR鋼板的訂貨內(nèi)容：
按本標(biāo)準(zhǔn)訂貨的合同或訂單應(yīng)包括下列內(nèi)容：
a）標(biāo)準(zhǔn)編號(hào)；
b）產(chǎn)品名稱；
c）牌號(hào)；
d）交貨狀態(tài)；
e）尺寸；
f）重量；
g）附加技術(shù)要求（如超聲檢測(cè)等）。
七、15MnNiDR鋼板的尺寸、外形、重量及允許偏差：
1.鋼板的尺寸、外形及允許偏差應(yīng)符合GB/T 709-2006的規(guī)定。
2.鋼板厚度允許偏差按GB/T 709-2006中的B類要求。根據(jù)需方要求，并在合同中注明，也可供應(yīng)符合GB/T 709-2006的C類偏差的鋼板。
3.根據(jù)需方要求，經(jīng)供需雙方協(xié)議，可供應(yīng)偏差更嚴(yán)格的鋼板。
4.鋼板按理論重量交貨，理論計(jì)重采用的厚度為鋼板允許的*大厚度和*小厚度的算術(shù)平均值。
5.鋼的密度為7.85g/cm3。
八、15MnNiDR鋼板的制造方法：
1.鋼由氧氣轉(zhuǎn)爐或電爐冶煉，并采用爐外精煉工藝。
2.連鑄坯、鋼錠壓縮比不小于3；電渣重熔坯壓縮比不小于2。
九、15MnNiDR鋼板的超聲檢測(cè)：
1.厚度大于20mm的正火或正火加回火狀態(tài)交貨鋼板，供方應(yīng)逐張進(jìn)行超聲檢測(cè)。
2.其他厚度鋼板經(jīng)供需雙方協(xié)商也可逐張進(jìn)行超聲檢測(cè)。
3.超聲檢驗(yàn)標(biāo)準(zhǔn)按JB/T 4730.3、GB/T 2970或GB/T 28297執(zhí)行，檢驗(yàn)標(biāo)準(zhǔn)和合格級(jí)別在合同中注明。
十、15MnNiDR鋼板的表面質(zhì)量：
1.鋼板表面不允許存在裂紋、氣泡、結(jié)疤、折疊和夾雜等對(duì)使用有害的缺陷。鋼板不得有分層。
如有上述表面缺陷允許清理，清理深度從鋼板實(shí)際尺寸算起，應(yīng)不大于鋼板厚度公差之半，并應(yīng)保證清理處鋼板的*小厚度，缺陷清理處應(yīng)平滑無棱角。
2.其他缺陷允許存在，其深度從鋼板實(shí)際尺寸算起，不得超過鋼板厚度允許公差之半，并應(yīng)保證缺陷處鋼板厚度不小于鋼板允許*小厚度。
十一、15MnNiDR鋼板的試驗(yàn)方法：
鋼板的檢驗(yàn)項(xiàng)目、取樣數(shù)量、取樣方法及試驗(yàn)方法應(yīng)符合表3的規(guī)定。

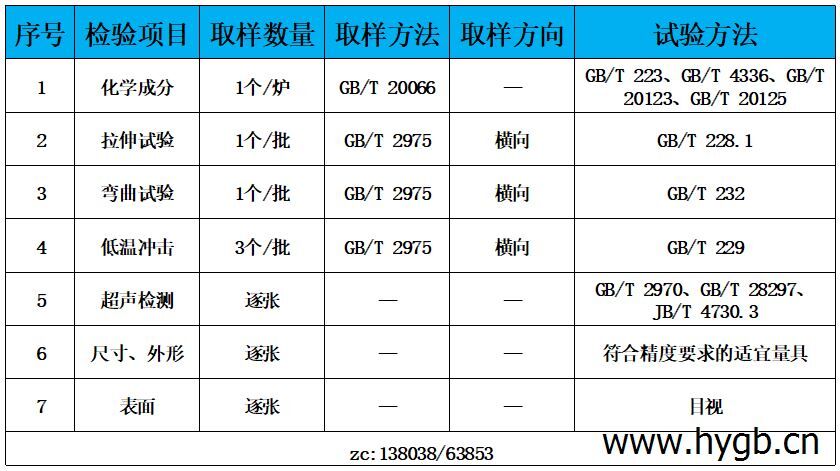

表3 檢驗(yàn)項(xiàng)目、取樣數(shù)量及試驗(yàn)方法
十二、15MnNiDR鋼板的檢驗(yàn)規(guī)則：
1.鋼板的質(zhì)量由供方質(zhì)量技術(shù)監(jiān)督部門進(jìn)行檢查和驗(yàn)收。
2.鋼板應(yīng)成批驗(yàn)收，每批鋼板由同一牌號(hào)、同一爐號(hào)、同一厚度、同一熱處理制度的鋼板組成，每批重量不大于30t，單張重量超過30t的鋼板按張組批。
3.根據(jù)需方要求，經(jīng)供需雙方協(xié)商，厚度大于16mm的鋼板可逐熱處理張進(jìn)行力學(xué)性能檢驗(yàn)。
4.力學(xué)性能試驗(yàn)取樣位置按GB/T 2975的規(guī)定，對(duì)于厚度大于40mm的鋼板，沖擊試樣的軸線應(yīng)位于厚度四分之一處。
5.夏比(V型缺口)低溫沖擊試驗(yàn)結(jié)果，不符合表2規(guī)定時(shí)，應(yīng)從同一張鋼板(或同一樣坯)上再取3個(gè)試樣進(jìn)行復(fù)驗(yàn)，前后兩組6個(gè)試樣的沖擊吸收能量平均值不得低于規(guī)定值，允許有2個(gè)試樣小于規(guī)定值，但其中小于規(guī)定值70%的試樣只允許有1個(gè)。
6.其他檢驗(yàn)項(xiàng)目的復(fù)驗(yàn)與判定規(guī)則按GB/T 17505的有關(guān)規(guī)定執(zhí)行。
十三、15MnNiDR鋼板的數(shù)值修約：
本標(biāo)準(zhǔn)按修約值比較法，修約規(guī)則按GB/T 8170的規(guī)定。
十四、15MnNiDR鋼板的包裝、標(biāo)志及質(zhì)量證明書：
鋼板的包裝、標(biāo)志及質(zhì)量證明書應(yīng)符合GB/T 247的規(guī)定。
聯(lián)系人：張經(jīng)理 手機(jī)：13803863853 QQ：846297862
